天康閥門
氣動調節閥
時間：2020-04-19 來源:安徽天康集團 閱讀次數：259
產品說明:
概述

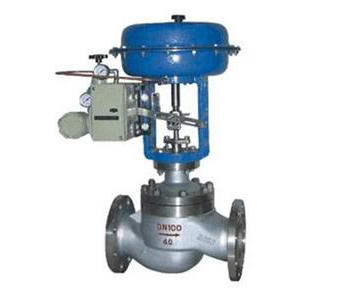

ZJHN氣動薄膜雙座調節閥采用雙導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大，允許泄漏也較大且不是很清潔的介質場合。
本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN25～400。適用流體溫度有-250℃～+560℃范圍內多種檔次。泄漏量標準為Ⅲ級和Ⅳ級。流量特性為線性或百分比。多種多樣的品種規格可供選擇。
主要零件材料
ZJHN氣動薄膜雙座調節閥采用雙導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大，允許泄漏也較大且不是很清潔的介質場合。
本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN25～400。適用流體溫度有-250℃～+560℃范圍內多種檔次。泄漏量標準為Ⅲ級和Ⅳ級。流量特性為線性或百分比。多種多樣的品種規格可供選擇。
主要零件材料
|
零件名稱
|
材料
|
溫度范圍
|
|
閥體上閥蓋
|
HT200
|
-20～200℃
|
|
ZG230-450
|
-40～450℃
|
|
|
ZG1Cr18Ni9Ti
|
-250～550℃
|
|
|
ZG0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
|
閥芯、閥座
|
1Cr18Ni9
|
-250～550℃
|
|
0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
|
填 料
|
聚四氟乙烯
|
-40～200℃
|
|
膜 片
|
丁晴橡膠夾增強滌淪織物
|
|
|
壓縮彈簧
|
60Si2Mn
|
|
|
膜 蓋
|
A3
|
|
規格與技術參數
|
公稱通徑mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
400
|
||
|
額定流量系數kv
|
10
|
16
|
25
|
40
|
63
|
100
|
250
|
250
|
400
|
630
|
100
|
1600
|
2700
|
||
|
公稱壓力MPa
|
1.6 4.0 6.4
|
||||||||||||||
|
行 程mm
|
16
|
25
|
40
|
63
|
100
|
||||||||||
|
介質溫度℃
|
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
|
||||||||||||||
|
流量特性
|
直線、等百分比
|
||||||||||||||
|
法蘭標準
|
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
|
||||||||||||||
|
閥體
材質 |
PN
(MPa) |
1.6
|
WCB(ZG230-450) CF3CF8 CF8M
|
||||||||||||
|
4.0,6.0
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
||||||||||||||
|
閥芯材質
|
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
|
||||||||||||||
|
上閥蓋型式
|
普通式（常溫型），熱片式（中溫型）
|
||||||||||||||
|
可調比
|
30:1
|
||||||||||||||
|
氣源接頭
|
M16×1.5
|
||||||||||||||
注：可為用戶提供ANSI，JPI，JIS法蘭的產品，其法蘭距按用戶需要確定。
執行機構主要技術參數
|
型 號
|
ZHA(B)-1
|
ZHA(B)-2
|
ZHA(B)-3
|
ZHA(B)-4
|
ZHA(B)-5
|
ZHA(B)-6
|
|
有效面積cm2
|
200
|
280
|
400
|
630
|
1000
|
1600
|
|
行 程mm
|
10
|
16
|
25
|
40
|
60
|
1000
|
|
彈簧范圍KPa
|
20～100(標準)；20～100、40～200、20～60、60～100、80～240
|
|||||
主要技術性能指標
|
項目
|
指標值
|
|
|
基本誤差％
|
不帶定位器
|
±5.0
|
|
帶定位器
|
±1.0
|
|
|
回差％
|
不帶定位器
|
3.0
|
|
帶定位器
|
1.0
|
|
|
死區％
|
不帶定位器
|
3.0
|
|
帶定位器
|
0.4
|
|
|
允許泄漏量L/h
|
1×10-3×閥額定容量
|
|
可配附件定位器：電氣閥門定位器手輪 電磁閥 限位開關 電/氣轉換器 空氣過濾減壓器
